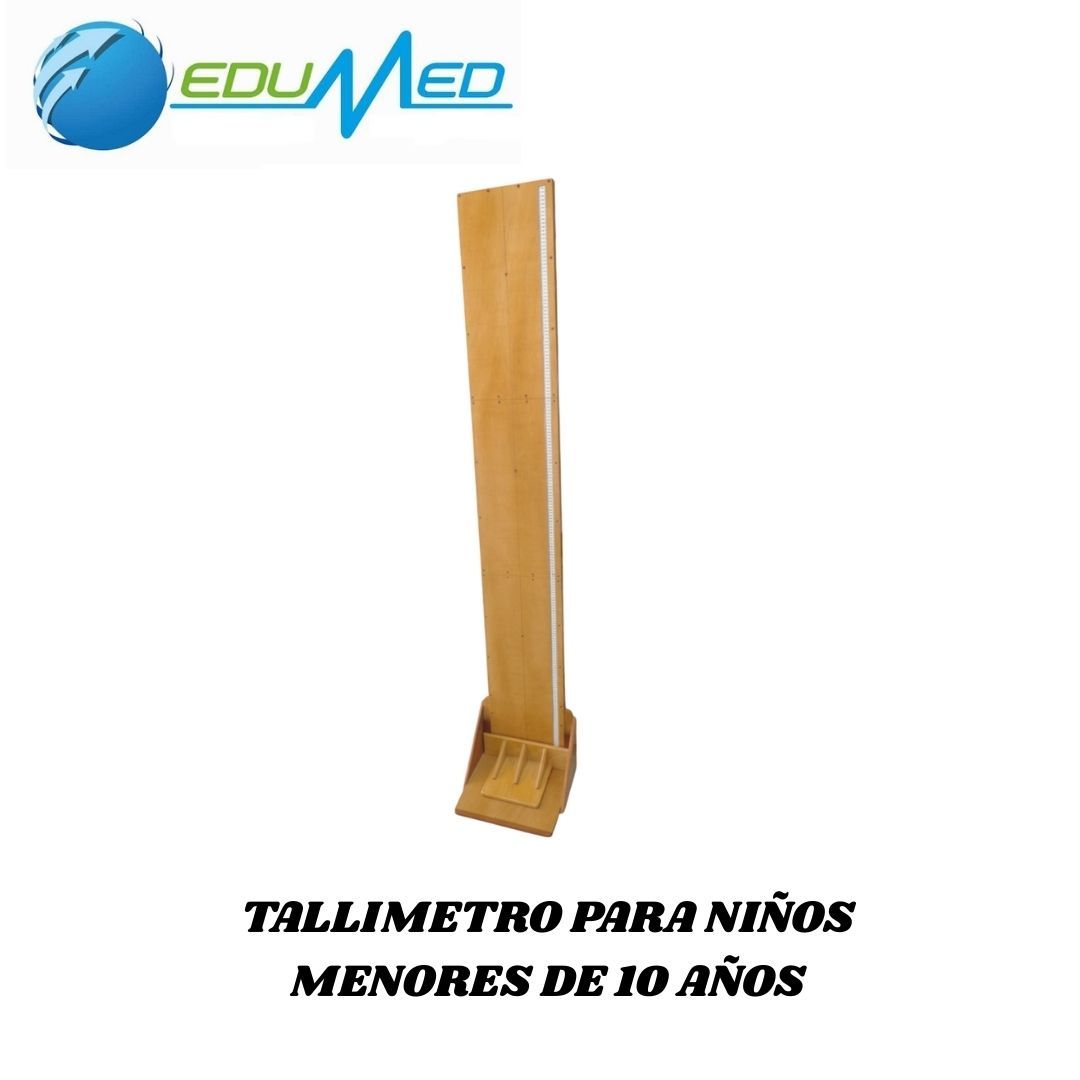

TALLIMETRO DE MADERA TM-M10

ESPECIFICACIONES TECNICAS:

TABLERO

Material y medidas:

• Triplay de 9 mm de grosor x 30 cm de ancho y 199 cm de alto.
• Los bastidores y travesaños deben elaborarse en cedro.
• La pieza de refuerzo de la parte inferior del tablero debe ser elaborada en triplay de 15 mm.

Vista posterior:

• Parar evitar que el tablero se arquee, debe estar reforzado con bastidores de 2,2 cm x 2,8 cm en todo el contorno a excepción de la base y los cuerpos del tablero deben tener un total de cinco travesaños, cada travesaño debe medir 2,2 cm x 2,8 cm x 26,0 cm.
• El pegado del tablero a los bastidores y travesaño según el plano (forrado) será con cola PVA-2828 fuller.
• La parte inferior del tablero debe contar con una pieza de refuerzo de 22 cm x 35 cm, sujeta entre los bastidores laterales, el tablero y las escuadras triangulares.
• Los bastidores deben estar sujetas a la pieza de refuerzo con cuatro tornillos Spax S tipo Kreuz z de 4 x 25 mm (dos en cada bastidor).

Vista frontal:

• Está constituido por un cuerpo unido a la base del tallímetro.
• El tablero debe tener un canal de 2,3 cm de ancho x 2 cm de profundidad y 198 cm de longitud, ubicado a 2 cm del borde izquierdo del tablero, para la colocación de la cinta métrica.
• El tablero debe estar asegurado a los bastidores y travesaños por veintinueve tornillos Spax S tipo Kreuz z de 4 x 25 mm, de los cuales tres tornillos en el primer, tercer y quinto travesaño (uno c/u) y cuatro tornillos en el segundo y cuarto travesaño (dos c/u).

Vista lateral:

• El tablero unido a la base del tallímetro debe estar en perfecto ángulo recto con la base (90º).
• Los bastidores laterales deben estar asegurados a los travesaños por doce tornillos Spax S tipo Kreuz z de 3,5 x 40 mm (seis tornillos en cada lado).

Accesorios:

• Para su fijación la pared, deberá disponerse: cinco pares de tarugos de 6 mm de diámetro con sus respectivos tornillos spax de 5,0 x 75 mm.

BASE

Material:

• Elaborado en triplay de 15 mm de grosor x 35 cm x 35 cm.
• La fibra del triplay debe tener el mismo sentido que las del tablero del tallímetro.
• Las escuadras triangulares deben ser elaboradas en cedro.

Vista lateral:

• La base debe estar nivelada, derecha y en ángulo recto con el tablero del tallímetro.
• Las medidas de las escuadras triangulares que unen la base con el tablero son: 22 cm x 22 cm x 15 mm de grosor.
• Las escuadras deben estar aseguradas a la base y a la pieza de refuerzo del tablero con seis tornillos Spax S tipo Kreuz z de 3,5 x 40 mm (tres en cada lado de la escuadra).

Vista inferior:

• La base debe medir 35 cm x 35 cm x 15 mm de grosor, lo que permite dar estabilidad y soporte al peso del cuerpo.
• La base debe estar asegurada al tablero con cuatro tornillos Spax S tipo Kreuz z de 3,5 x 40 mm. Para evitar que la base se arquee, debe tener en el borde externo, una pieza de cedro de 1,5 cm x 35 cm x 1,5 cm de grosor pegado con cola y reforzado con cuatro clavos sin cabeza de 2,5 cm “embutidos” e invisibles.

TOPE MÓVIL

Material:

• El tablero tope, tablero de lectura y asideros triangulares deben ser de triplay de 15 mm de grosor.
• Las correderas del tope móvil deben ser de caoba (para evitar que se quiebren).

Vista inferior:

• El tablero tope debe medir 22 cm ancho x 20 cm y 15 mm de grosor y debe estar asegurado a 3 asideros triangulares por tres tornillos Spax S tipo Kreuz z de 4 x 20 mm (un tornillo por cada asidero).
• El tablero tope debe tener un orificio central de 1 cm de diámetro a 3 cm del borde externo, de forma que permita sujetarlo a la pared a través de un gancho cuando no se use.

Vista superior:

• El tope móvil debe contar con tres asideros triangulares que a su vez sirva de soporte angular (90º) al tablero de lectura y al tablero tope, así como para sujetarlo (asidero central). Las medidas de cada uno son: 7 cm de alto, 14 cm de base y 15 mm de grosor.

Vista lateral:

• La unión del tablero de lectura y el tablero tope deben estar en perfecto ángulo recto (90º).

Vista posterior:

• El tablero de lectura debe medir 34,5 cm x 9 cm x 15 mm.
• Las correderas del tope móvil deben medir 14 cm x 2 cm x 9 mm de grosor. Deben estar alineadas y aseguradas al tope móvil sólo dos tornillos Spax S tipo Kreuz z de 4 x 20 mm (sin pegamento) de forma que se puedan ajustar y alinear cuando sea necesario.
• Los asideros triangulares, así como el tablero tope deben estar sujetos al tablero de lectura por tres y dos tornillos de 3,5 x 30 mm respectivamente.
